GB/T 26121‑2010《可曲挠橡胶接头》

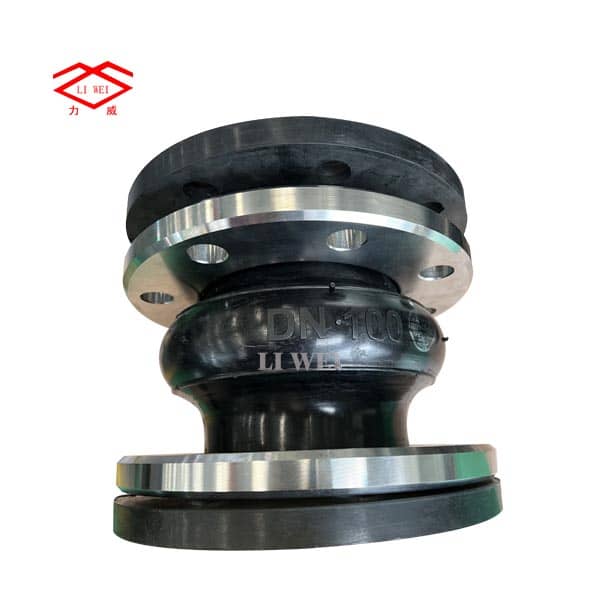

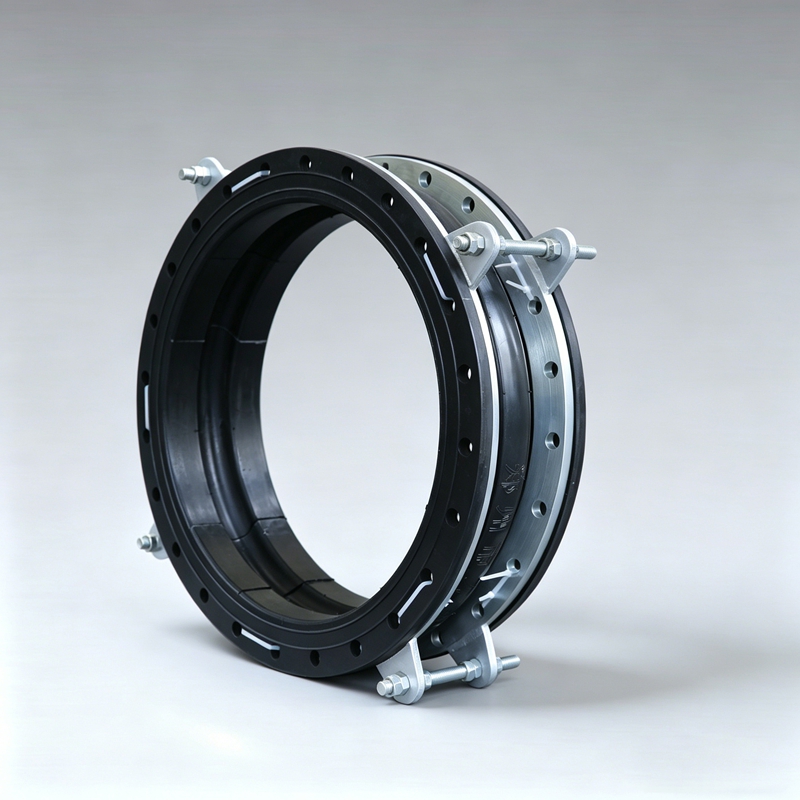

GJQ (X)-DF‑II 为大沿（大翻边）结构，橡胶球两端自带加宽密封唇边，与法兰全端面贴合，密封面积大、抗拉脱强、法兰对中容易、高压不漏。适用于 DN200 及以上口径，也可用于 DN200 及以下对焊法兰、高压工况、沉降较大、振动剧烈的管线。
产品采用多层聚酯帘布增强、内外胶复合、高温高压模压成型，具有高弹性、高气密性、耐老化、减振降噪、多向位移补偿等优点，可有效解决管道热胀冷缩、地基沉降、安装偏差、水泵振动等问题。
GJQ：可曲挠橡胶接头
(X)：单球体
DF：单球、法兰连接
II：大沿（大翻边）结构（I = 小沿、II = 大沿）
内胶层：天然橡胶 NR / 三元乙丙 EPDM / 氯丁 CR / 丁腈 NBR（按介质选）
增强层：高强度聚酯帘布 + 钢丝加固环，抗拉伸、抗负压、抗变形
外胶层：耐老化、耐臭氧、耐候橡胶，适应户外及复杂环境
法兰：Q235 碳钢（默认），可定制 304/316 不锈钢；法兰标准 PN10/PN16/PN25
结构型式：单球体、大沿全端面密封、松套法兰连接
✅ 大沿全端面密封：接触面大、密封可靠，高压不易渗漏
✅ 抗拉脱能力强：翻边加厚加宽，螺栓压紧后不易拉脱
✅ 适配范围广：适合对焊法兰、高压法兰、大口径、沉降大、振动强工况
✅ 安装对中容易：大翻边导向性好，降低安装应力
✅ 寿命更长：密封稳定、抗疲劳、抗老化，减少维护
| 公称通径 DN (mm) | 产品长度 L (mm) | 轴向压缩 (mm) | 轴向伸长 (mm) | 横向位移 (mm) | 偏转角度 |
|---|---|---|---|---|---|
| 25 | 85 | 8 | 5 | 8 | ±7.5° |
| 50 | 105 | 10 | 7 | 10 | ±7.5° |
| 100 | 150 | 19 | 8 | 13 | ±7.5° |
| 200 | 210 | 26 | 12 | 19 | ±7.5° |
| 300 | 240 | 32 | 16 | 24 | ±7.5° |
| 400 | 255 | 36 | 18 | 28 | ±7.5° |
| 500 | 260 | 40 | 20 | 30 | ±7.5° |
| 800 | 300 | 45 | 22 | 32 | ±6° |
| 1000 | 320 | 48 | 24 | 34 | ±5° |
| 1200 | 340 | 50 | 25 | 35 | ±5° |
| 1600 | 350 | 50 | 25 | 35 | ±5° |
| 2000 | 380 | 50 | 25 | 35 | ±5° |
| 2400 | 400 | 50 | 25 | 35 | ±5° |
| 3000 | 450 | 50 | 25 | 35 | ±5° |
| 3600 | 500 | 50 | 25 | 35 | ±5° |
河南力威实业有限公司（GB/T 26121‑2010 标准起草单位）
可提供 I 型（小沿 DN≤200）、II 型（大沿 DN≥200） 配套供货
全规格现货 / 快速定制，出厂 100% 水压试验
提供图纸、参数表、合格证、检测报告
地址：河南省郑州市上街区中心路 179 号
注：技术参数如有变动，恕不另行通知。
