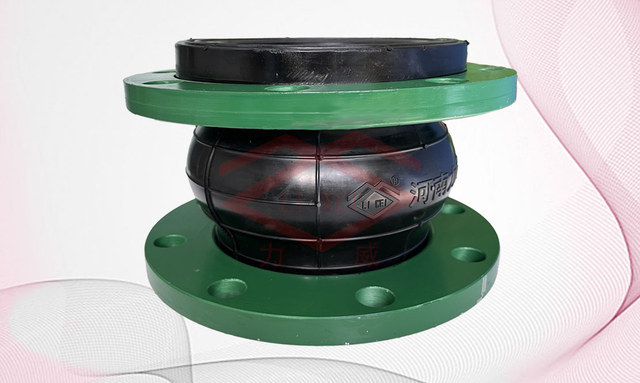

GJQ(X)-DF‑I 单球小沿 I 型橡胶接头，DN150 及以下全规格均为小沿端面结构，适配循环水浆液管道、蝶阀、窄边法兰管道安装；由多层聚酯帘布增强橡胶球体 + 碳钢 / 不锈钢松套法兰高压模压成型，符合 GB/T 26121‑2010《可曲挠橡胶接头》，高弹性、高气密、隔振降噪、补偿管道轴向 / 横向 / 角度位移，保护水泵、阀门与管线，给排水、暖通、消防、循环水工程通用。
核心产品优势
专属小沿端面：DN32～DN150 统一小沿设计，贴合蝶阀专用法兰，不干涉安装、密封严实不渗漏
多层高强度聚酯帘布缠绕骨架，按 GB/T 26121‑2010制造，承压稳定、抗拉伸、抗老化、不易脱层开裂
优异隔振降噪，阻断水泵震动传递，大幅降低管道噪音，延长设备寿命
多向位移补偿，轻松解决管道热胀冷缩、地基沉降、安装同心偏差问题
内壁光滑无阻力，不影响介质流速流量，不生锈、免后期频繁维护
原生新胶无再生料，耐水耐候，常规工况使用寿命长久。
结构材质（力威原厂标配，符合 GB/T 26121‑2010）
内胶层：以丁基胶为主，耐磨耐腐蚀。
外胶层：氯丁胶为主，耐老化、耐臭氧、抗紫外线日照
增强骨架：高强度斜交聚酯帘布 + 钢丝加固环，高压抗负压
连接法兰：Q235 碳钢法兰（可定制 304/316 不锈钢法兰）
结构型式：单球体、小沿 I 型端面、法兰松套连接
按照不同用途，可分:天然橡胶 NR / 三元乙丙 EPDM / 氯丁 CR，适配清水、污水、常温循环介质.
通用技术参数（执行 GB/T 26121‑2010）
产品型号：GJQ (X)-DF‑I（单球小沿 I 型）
公称通径：DN32～DN150（全系小沿）
工作压力：PN0.6MPa、 PN1.0MPa、 PN1.6MPa、
适用温度：‑15℃～80℃（标准范围‑30℃～100℃）
执行标准：GB/T 26121‑2010《可曲挠橡胶接头》
偏转角度：±7.5°
适用介质：自来水、循环冷却水、污水、暖通热水
公称通径 DN | 英寸 | 长度 L (mm) | 轴向伸长 (mm) | 轴向压缩 (mm) | 横向位移 (mm) | 偏转角度 |
| DN32 | 1¼" | 90 | 6 | 10 | 9 | ±7.5° |
| DN40 | 1½" | 95 | 7 | 10 | 9 | ±7.5° |
| DN50 | 2" | 105 | 7 | 10 | 10 | ±7.5° |
| DN65 | 2½" | 115 | 7 | 13 | 11 | ±7.5° |
| DN80 | 3" | 135 | 8 | 15 | 12 | ±7.5° |
| DN100 | 4" | 150 | 8 | 19 | 13 | ±7.5° |
| DN125 | 5" | 165 | 10 | 22 | 15 | ±7.5° |
| DN150 | 6" | 180 | 10 | 24 | 17 | ±7.5° |
